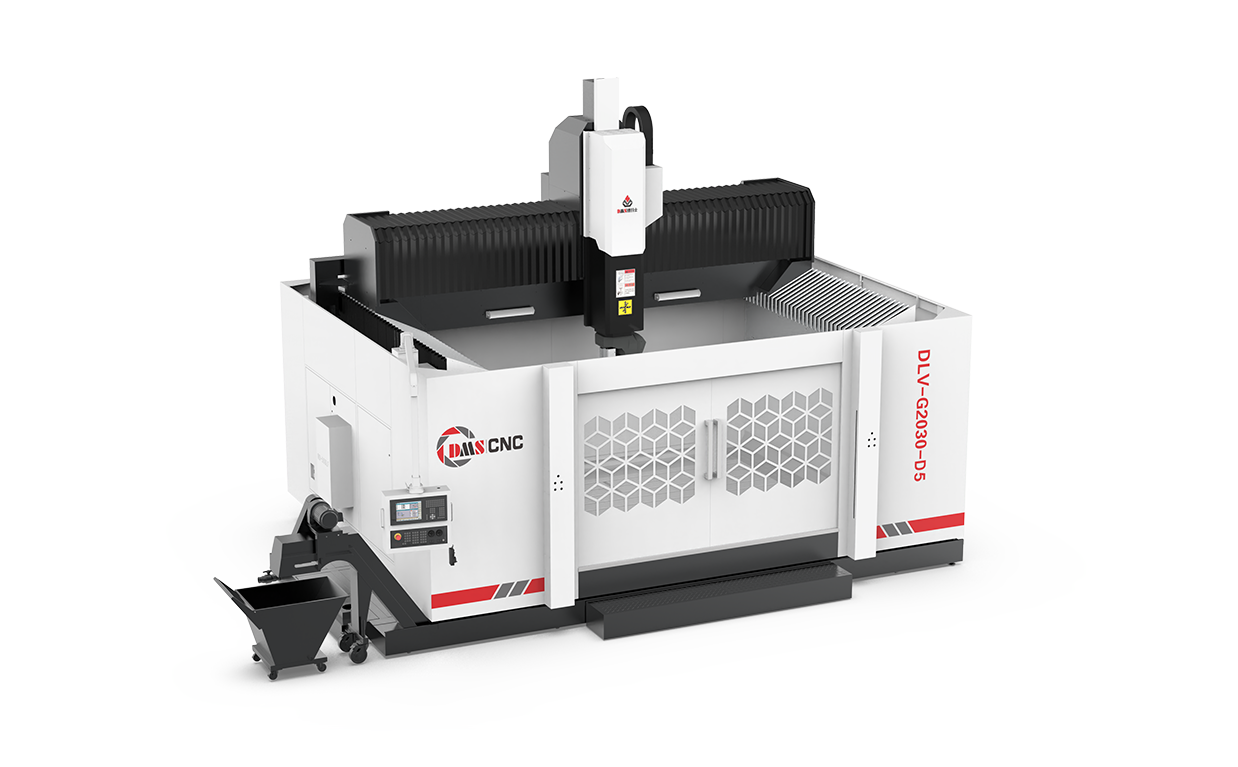

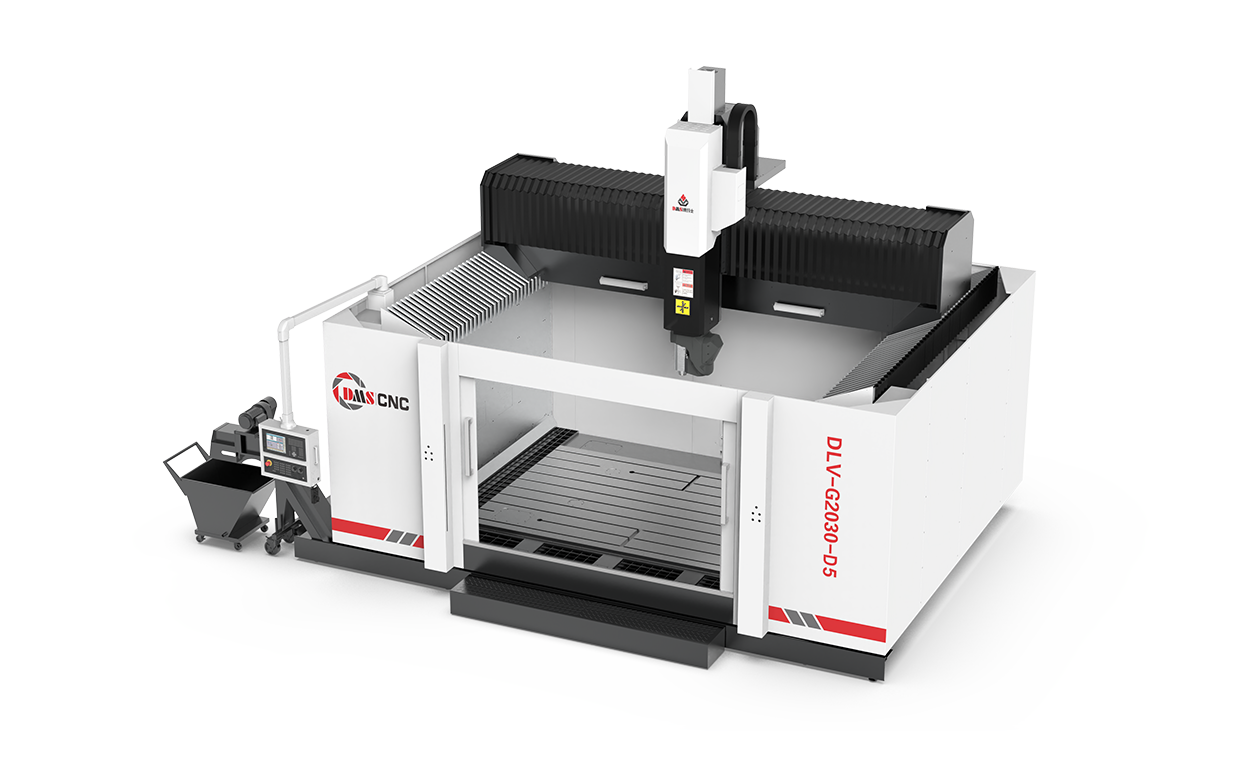

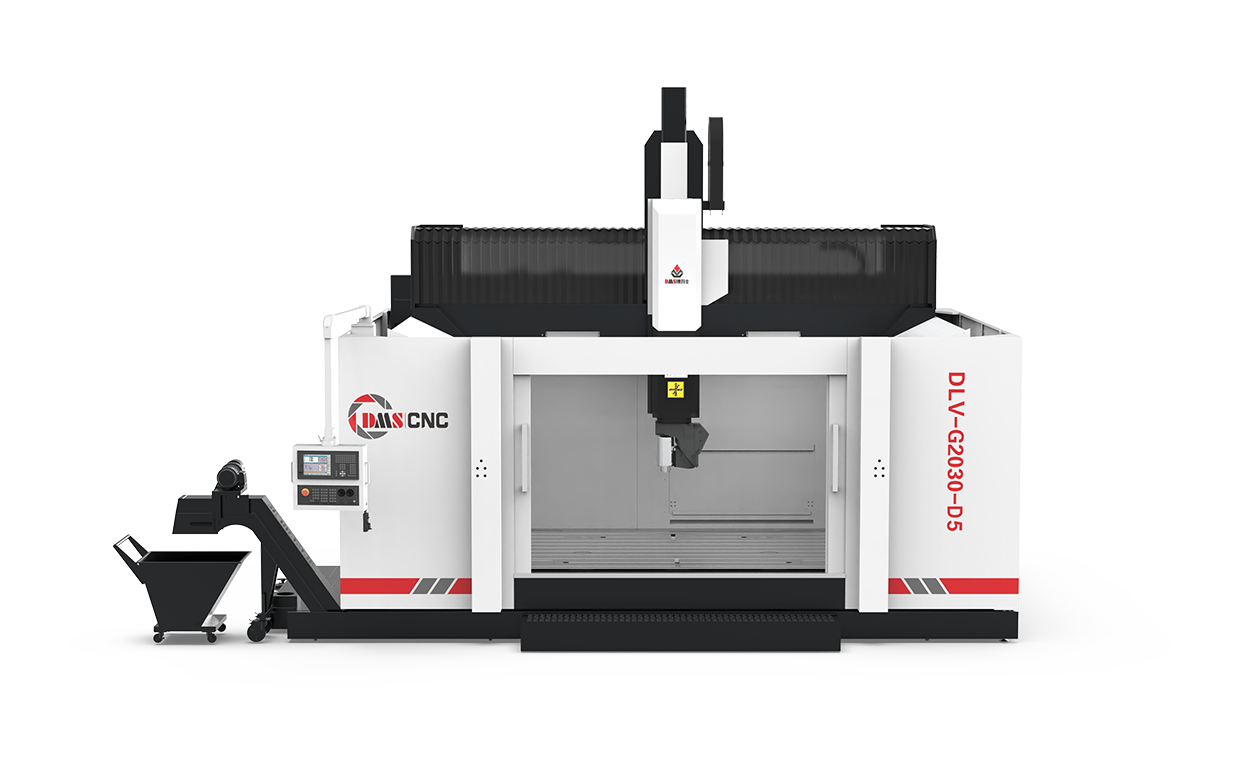

高速桥式龙门加工中心

DLV-G2030-D5

高速加工中心该产品根据市场需求研发制造,广泛应用于航空航天、新能源汽车、机械设备、轨道交通、工业型材加工,对铝合金、钢、铁、铜件及PVC 等材料进行钻孔、攻丝、铣削、镗孔有序精密加工。该机主要控制件、动力件、驱动件全部选用世界知名品牌,整机床身、动柱结构、主轴机头采用高品质的矿物铸铁,采用新型合理结构具有高强度刚性,铸件式台面可配备专业气动夹具及四轴夹具,确保了该机运行稳定、加工精度高,效率高、坚固耐用。

DLV-G2030-D5


X轴行程

3000mm

Y轴行程

2000mm

Z轴行程

1000mm

系统西门子/发那科/三菱
三轴快移速度60/36/36(m/min)
工作台尺寸3000x2000mm
重复定位精度0.01/0.01/0.01
刀柄规格HSK-63A
主轴转速24000rpm
主轴电机功率20/22.3kw
刀库容量24T
换刀时间2sec



以上参数仅供参考,以技术协议为准

DLV-G2030-D5    五轴头

五轴头主轴电机功率kw20/22.3
主轴电机扭矩N.m17.8/20.1
最高转速r/min24000
刀柄规格
HSK-63A
B轴最大连续扭矩Nm320
C轴最大连续扭矩Nm670
B轴最大转角deg.±185°
C轴最大转角deg.±320°


DLV-G2030-D5    机床精度

机床精度定位精度(X/Y/Z)mm0.02/0.03/0.02
重复定位精度(X/Y/Z)mm0.01/0.01/0.01
定位精度(A/C)arc sec60
重复定位精度(A/C)arc sec30
